ATLANTS　カスタムアバットメント

東京都八王子市の歯科技工所「NEW　GATE」では, デジタルによる技工物のご注文を随時承っています。デジタル技工を扱う歯科技工所をお探しなら, どうぞお気軽にお問い合わせください。

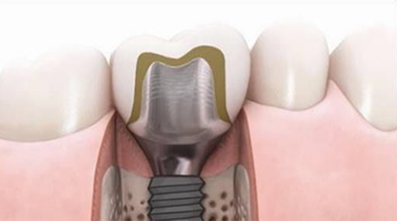

アトランティスアバットメント

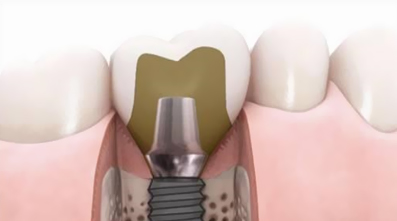

天然歯の機能と外観を再現するための選択

アトランティスアバットメント

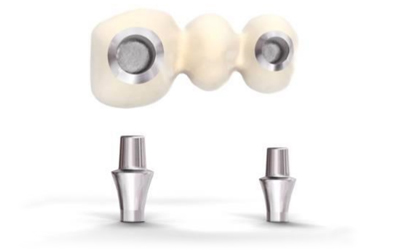

既製アバットメント

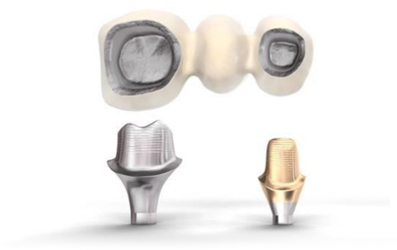

形成された天然歯により近い形状

アトランティスアバットメント
既製アバットメント

アトランティスアバットメント
既製アバットメント

アトランティスアバットメント
既製アバットメント

セメント固定式アバットメント

チタン
6Al-4V（グレード5）

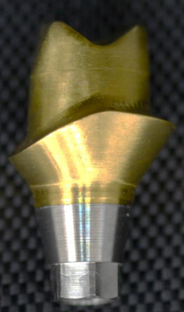

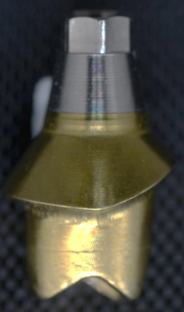

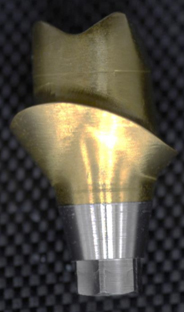

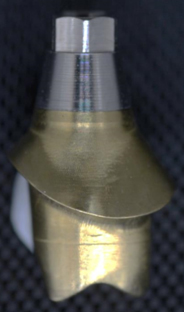

ゴールドシェード
6Al-4V（グレード5）
窒化チタンコーティング
ジルコニア
イットリア安定化正方晶ジルコニア
多結晶体（Y-TZP）

ゴールドシェード

6Al-4V（グレード5）窒化チタンコーティング

対応インプラント

･右列“DDSC-Tokyo 製造” に○印のあるものはチタンのみ国内製造いたします。
･ゴールドシェード､ジルコニアはスウェーデンにて製造いたします。
･コーヌスアバットメントはスウェーデンにて製造いたします。

FLO		IOFLO		インプラントシステム	アトランティスアバットメント		アトランティスクラウンアバットメント		アトランティスコーヌスアバットメント		DDSC 製造 (チタンのみ)
製品番号	コード	製品番号	コード		チタン/ ゴールドシェード	ジルコニア	チタン	ジルコニア	カスタム	オーバーデンチャー
製品番号	コード	製品番号	コード		チタン/ ゴールドシェード	ジルコニア	チタン	ジルコニア	チタン/ ゴールドシェード	チタン
デンツプライシロナインプラント
インターナル
34593	P-01	35243	IO-P-01	オッセオスピード EV Green 3.0	○		○				○
34594	P-02	35244	IO-P-02	オッセオスピード EV Purple 3.6	○	○	○	○	○	○	○
34595	P-03	35245	IO-P-03	オッセオスピード EV Yellow 4.2	○	○	○	○	○	○	○
34596	P-04	35246	IO-P-04	オッセオスピード EV Blue 4.8	○	○	○	○	○	○	○
34597	P-05	35247	IO-P-05	オッセオスピード EV Brown 5.4	○	○	○	○	○	○	○
34598	P-06	35248	IO-P-06	オッセオスピードプロファイル EV Yellow 4.2	○	○	○		○	○	○
34599	P-07	35249	IO-P-07	オッセオスピードプロファイル EV Blue 4.8	○	○	○		○	○	○
34530	C-01	35215	IO-C-01	オッセオスピード / オッセオスピード TX 3.0 - Yellow	○		○				○
34531	C-02	35216	IO-C-02	オッセオスピード / オッセオスピード TX 3.5, 4.0 - Aqua	○	○	○	○	○	○	○
34532	C-03	35217	IO-C-03	オッセオスピード / オッセオスピード TX 4.5, 5.0 - Lilac	○	○	○	○	○	○	○
34592	C-04	35218	IO-C-04	オッセオスピード / オッセオスピード TXプロファイル 4.5, 5.0	○		○		○	○	○
－	－	－	－	マイクロスレッド 4.0 ST - Blue （旧製品）*1	○				○
34583	L-01	35235	IO-L-01	アンキロス C/X - /X 3.5, 4.5, 5.5, 7.0 （インデックス付き）	○	○			○	○
34583	L-01	35235	IO-L-01	アンキロス C/X - C/ 3.5, 4.5, 5.5, 7.0 （インデックスなし）	○	○			○
34575	J-01	35230	IO-J-01	ザイブ S 3.0	○		○				○
34576	J-02	35231	IO-J-02	ザイブ S 3.4	○	○	○	○	○	○	○
34577	J-03	35232	IO-J-03	ザイブ S 3.8	○	○	○	○	○	○	○
34577	J-03	35264	IO-J-04	ザイブ S 4.5	○	○	○	○	○	○	○
34577	J-03	35265	IO-J-05	ザイブ S 5.5	○	○	○	○	○	○	○
*1 マイクロスレッド 4.0 ST は特殊オーダーのため、模型を製造元に送る必要があります。
FLO		IOFLO		インプラントシステム	アトランティスアバットメント		アトランティスクラウンアバットメント		アトランティスコーヌスアバットメント		DDSC 製造 (チタンのみ)
製品番号	コード	製品番号	コード		チタン/ ゴールドシェード	ジルコニア	チタン	ジルコニア	カスタム	オーバーデンチャー
製品番号	コード	製品番号	コード		チタン/ ゴールドシェード	ジルコニア	チタン	ジルコニア	チタン/ ゴールドシェード	チタン
Nobel Biocare
インターナル
34533	D-01	35219	IO-D-01	NobelReplace NP 3.5	○	○	○	○	○	○
34534	D-02	35220	IO-D-02	NobelReplace RP 4.3	○	○	○	○	○	○
34535	D-03	35221	IO-D-03	NobelReplace WP 5.0	○	○	○	○	○	○
34536	D-04	35222	IO-D-04	NobelReplace 6.0	○	○	○	○	○	○
34665	K-03			NobelActive 3.0	○		○				○
34578	K-01	35233	IO-K-01	NobelActive NP 3.5	○	○	○	○	○	○	○
34579	K-02	35234	IO-K-02	NobelActive RP 4.3, 5.0	○	○	○	○	○	○	○
34578	K-01	35233	IO-K-01	NobelReplace Conical Connection NP 3.5	○	○	○	○	○	○	○
34579	K-02	35234	IO-K-02	NobelReplace Conical Connection RP 4.3, 5.0	○	○	○	○	○	○	○
エクスターナル
34519	A-04			Brånemark System NP 3.3	○		○		○	○
34521	A-06			Brånemark System RP 3.75, 4.0	○	○	○	○	○	○
34526	A-11			Brånemark System WP 5.0, 5.5	○	○	○	○	○
Straumann
インターナル
34537	E-01			Standard / Standard Plus 4.8 RN （Regular Neck）	○		○		○	○
34580	E-02			Standard / Standard Plus 4.8 WN （Wide Neck）	○		○		○	○
34542	H-01	35228	IO-H-01	Bone Level 3.3 NC （Narrow CrossFit）	○	○	○	○	○	○	○
34543	H-02	35229	IO-H-02	Bone Level 4.1, 4.8 RC （Regular CrossFit）	○	○	○	○	○	○	○
エクスターナル
34541	G-01			Standard Plus 3.3 NN （Narrow Neck） *4	○*3			○*3
3 納期がスウェーデン製造日数に3日追加となります。 4 コアファイルがミリング後に生成されます。
FLO		IOFLO		インプラントシステム	アトランティスアバットメント		アトランティスクラウンアバットメント		アトランティスコーヌスアバットメント		DDSC 製造 (チタンのみ)
製品番号	コード	製品番号	コード		チタン/ ゴールドシェード	ジルコニア	チタン	ジルコニア	カスタム	オーバーデンチャー
製品番号	コード	製品番号	コード		チタン/ ゴールドシェード	ジルコニア	チタン	ジルコニア	チタン/ ゴールドシェード	チタン
Camlog
インターナル
34584	N-01	35239	IO-N-01	screw implant K seriese 3.3	○		○		○	○
34585	N-02	35240	IO-N-02	screw implant K seriese, root form 3.8	○	○	○	○	○	○
34586	N-03	35241	IO-N-03	screw implant K seriese, root form 4.3	○	○	○	○	○	○
34587	N-04	35242	IO-N-04	screw implant K seriese, root form 5.0	○	○	○	○	○	○
34587	N-04	35242	IO-N-04	screw implant K seriese, root form 6.0	○	○	○		○	○
34666	Q-01			CONELOG 3.3	○		○		○	○
34667	Q-02			CONELOG 3.8,4.3	○		○		○	○
34668	Q-03			CONELOG 5.0	○		○		○	○
Zimmer
インターナル
34527	B-01	35212	IO-B-01	Tapered Screw-Vent 3.5	○	○	○*2	○	○	○
34528	B-02	35213	IO-B-02	Tapered Screw-Vent 4.5	○	○	○*2	○	○	○
34529	B-03	35214	IO-B-03	Tapered Screw-Vent 5.7	○	○	○*2	○	○	○
34527	B-01	35212	IO-B-01	Tapered Screw-Vent 3.5 friction fit	○*2		○		○	○
34528	B-02	35213	IO-B-02	Tapered Screw-Vent 4.5 friction fit	○*2		○		○	○
34529	B-03	35214	IO-B-03	Tapered Screw-Vent 5.7 friction fit	○*2		○		○	○
34527	B-01	35212	IO-B-01	Screw-Vent 3.3, 3.7	○	○	○*2	○	○	○
34528	B-02	35213	IO-B-02	Screw-Vent 4.5	○	○	○*2	○	○	○
34537	E-01			SwissPluss 4.8	○		○		○	○
*2 納期がスウェーデン製造日数に2日追加となります。
FLO		IOFLO		インプラントシステム	アトランティスアバットメント		アトランティスクラウンアバットメント		アトランティスコーヌスアバットメント		DDSC 製造 (チタンのみ)
製品番号	コード	製品番号	コード		チタン/ ゴールドシェード	ジルコニア	チタン	ジルコニア	カスタム	オーバーデンチャー
製品番号	コード	製品番号	コード		チタン/ ゴールドシェード	ジルコニア	チタン	ジルコニア	チタン/ ゴールドシェード	チタン
Biomet 3i
インターナル
34539	F-01	35225	IO-F-01	Certain 3.25, 4/3	○	○	○*2	○	○	○*2
34540	F-02	35226	IO-F-02	Certain 4.0, 5.0, 6.0, 5/4	○	○	○*2	○	○	○*2
34539	F-01	35225	IO-F-01	Certain Prevail 3/4/3（3.4）, 4/3	○	○	○*2	○	○	○*2
34540	F-02	35226	IO-F-02	Certain Prevail 4/5/4, 5/4, 5/6/5, 6/5	○	○	○*2	○	○	○*2
34540	F-02	35226	IO-F-02	Certain XP 4/5, 5/6	○	○	○	○	○	○*2
エクスターナル
34522	A-07			Miniplant 3.25 *4	○	○		○	○	○
34522	A-07			Osseotite 3.75, 4.0	○	○		○	○	○
34522	A-07			Osseotite 5.0, 6.0	○	○		○	○	○
34522	A-07			Osseotite XP 4/5, 5/6	○	○		○	○	○
2 納期がスウェーデン製造日数に2日追加となります。 4 コアファイルがミリング後に生成されます。
BioHorizons
インターナル
34527	B-01	35212	IO-B-01	Internal / Tapered Internal 3.	○	○	○*2	○	○	○*2
34528	B-02	35213	IO-B-02	Internal / Tapered Internal 4.5	○	○	○*2	○	○	○*2
34529	B-03	35214	IO-B-03	Internal / Tapered Internal 5.7	○	○	○*2	○	○	○*2
エクスターナル
34518	A-03			External implant 3.5 *4	○*3				○*3
34521	A-06			External implant 4.0 *4	○*3	○		○	○*3
34524	A-09			External implant 5.0 *4	○*3	○		○	○*3
2 納期がスウェーデン製造日数に2日追加となります。 3 納期がスウェーデン製造日数に3日追加となります。 *4 コアファイルがミリング後に生成されます。
Osstem
インターナル
34671	R-01			TS Mini 3.5	○	○	○	○	○	○
34672	R-02			TS Regular 4.0, 4.5, 5.0, 6.0, 7.0	○	○	○	○	○	○

強度設計

さまざまな条件の強度試験
各種インプラントシステム接合部
配置
肉厚
半径等

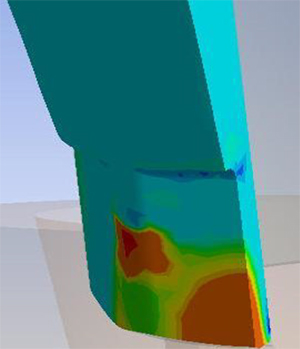

有限要素解析(FEA)テストによって最適化された部品設計

単なる技工物ではなく、製品として開発研究されたデザイン、性能

製品クオリティー

･既製アバットメントと同様の品質管理基準を適応
※ 全症例検査（通常は抜き取り検査）

単なる技工物と大きく異なる品質管理

最終歯牙形態からアバットメントをデザイン

VAD上で最終歯牙形態を再現
確定した歯牙形態から
アバットメントをデザイン
咬合面のクリアランスや隣在歯との
スペースを確認

単デザインの手間がかからず、解剖学的形態を考慮したアバット形態を実現

アトランティス接合部デザインのコンセプト

各種接合部は単にコピーデザインされたのではなく、研究開発されている。
アトランティスアバットメントの接合部はオリジナルと同等かそれ以上の機能性を持っている。
現存するパテントを常に考慮している。
検証されたデザイン
- 広範囲にわたる機械的、物理的テスト
- 客観性を与える外部機関によるテスト

エマージェンスプロファイル径オプション

ナロー
ノーティシュ
ディスプレースメント
サポート
ソフトティシュ
カントゥアー
ソフトティシュ
フルアナトミカル
アナトミカル
サポート

ワイド

コンケイブ
ストレート
コンベックス

追加オプション

マージンポジションオプション

歯肉縁下深さで設定
接合部からの高さで設定
限りなく接合部近くに設定
隣在歯の歯肉高さで設定

マージンデザインオプション

ショルダー
シャンファー

マージンベベル・リテンティブサーフェィス

マージンベベル
リテンティブサーフェィス

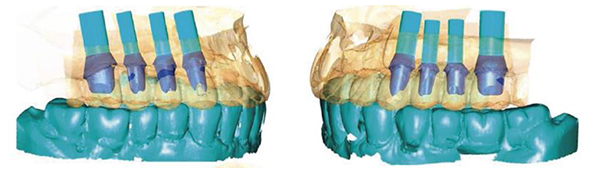

パラレルアバットメント

アバットメントの並行性を確保

パラレルアバットメント

保証体制

チタン

永久
ゴールドシェ―ド

永久
ジルコニア

5年

品質に裏づけされた保証期間

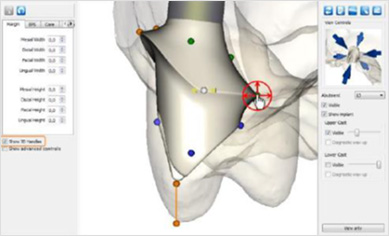

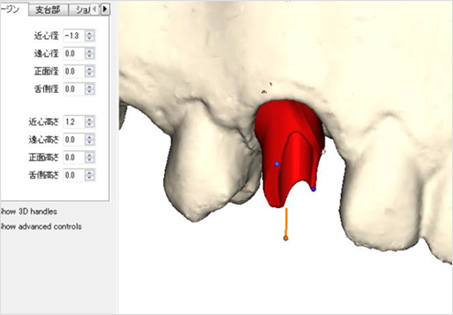

アトランティス3Dエディター

デザインされたアバットメントを閲覧し部分的な編集行う

1/10mm単位で調整可能

マージン幅、高さ
支台部
ショルダー幅

強度不足の場合

アトランティスアバットメント
インサーションガイド
上部構造作製
inLab MC X5
アトランティスアバットメント
＋上部構造

さまざまな製品ラインナップ、周辺サービス

スキャンアップロード
クラウンアバットメント
3D エディター
AWO

インサーションガイド

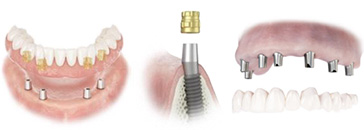

コーヌスコンセプト
ゴールドシェード
コアファイル

単なるアバットメントではなく、インプラント製品として充実した各種メニュー

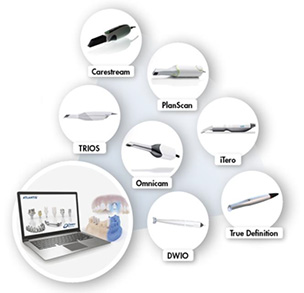

Inter oral scanner + Atlantis® wtih IO FLO

オーダーフロー

1. IO FLOを口腔内のインプラントに装着しインターオーラルスキャナーでスキャンする。
2. 技工所にてスキャンデータを確認。AWO へオーダー入力を行なう。
3. DDSC-Tokyoにてアトランティスアバットメントのデザイン、製造を行い技工所へ郵送する。
4. ポーセレン築盛やステイニングを行なう場合は、3Dプリンティングにて模型を作製する。
5. フィットを確認し、最終補綴物を口腔内に装着する。

クリニックのニーズ

長期的に安定したインプラント治療を行いたい…保障制度
良いものは常に取り入れていきたい…高品質
ジルコニアの強度に不安を感じている…高品質
患者にきっちりと説明を行いたい…保障制度
接合部の精度が気になる…高品質

ATLANTISで解消!!

ATLANTISのメリット

AWOによるオーダー入力: … webサイト上で入力する明確、簡便な発注方法
高品質: … 単なる技工物とは異なる品質
　（シャープな仕上げ、色味の良いゴールドシェード、強度テスト、品質管理、
　段差のない接合部からの立ち上がり）
保証制度: … チタン永久保証、ジルコニア5年保障
オープンシステム: … 各種スキャナーとの連携が可能
VADによるデザイン: … DIHでデザインするので、ラボによる設計の手間を軽減
